Destacar:
Forno de placas de pressão de precisão
, Forno de placa de empuxo confiável
, Componente eletrônico Forno de placa de empuxo

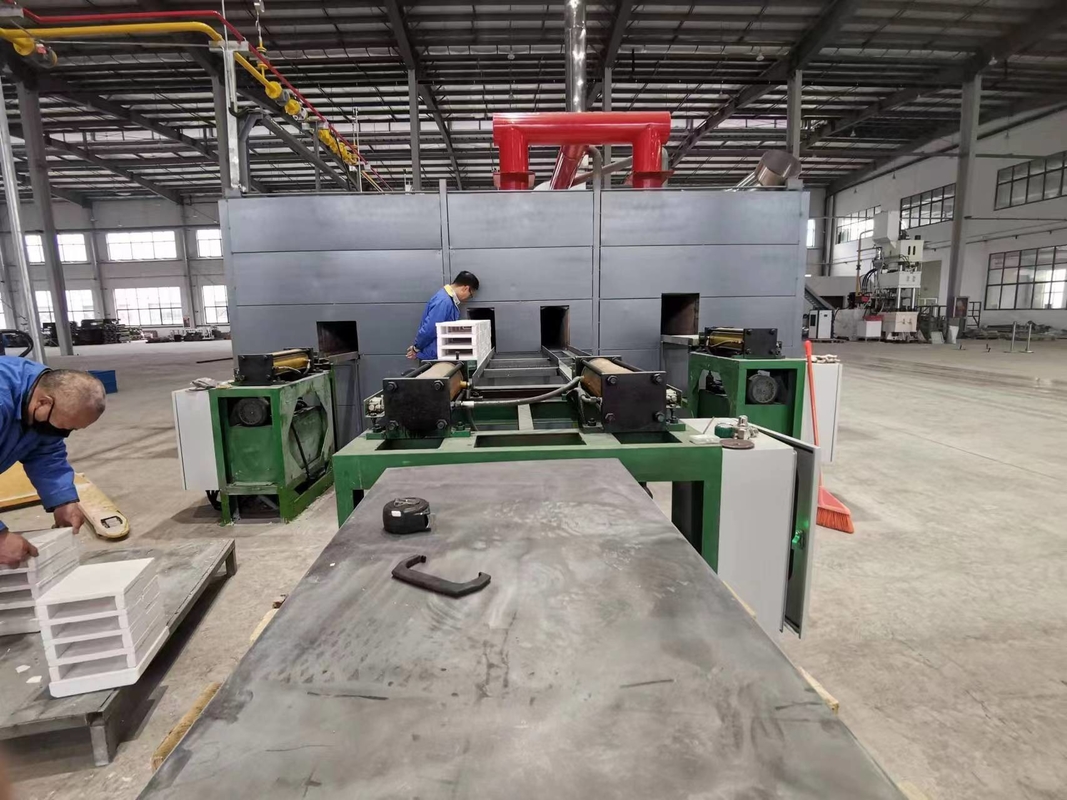

Componente Eletrônico Sinterizando Placa de Empuxo Forno Preciso Confiável
Forno de placa de pressão para sinterização de componentes eletrônicos: preciso e confiável
1. Breve síntese
No domínio da fabricação de eletrônicos modernos, o forno de placa de empuxo surgiu como uma ferramenta indispensável para a sinterização de componentes eletrônicos. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.
O forno de placas de empuxo, também conhecido como forno de tipo pusher, opera com um princípio de fluxo contínuo.frequentemente sob a forma de pequenas fichas, condensadores, resistores ou substratos cerâmicos com materiais depositados, são colocados em placas de empuxo especialmente concebidas.Estas placas de empurrão são então gradualmente empurradas através do forno por um mecanismo mecânico de empurrão.
A atmosfera no interior do forno também é um fator crítico. Dependendo da natureza dos componentes eletrônicos e do processo de sinterização, o forno pode ser preenchido com diferentes gases.em alguns casos, um gás inerte, como o nitrogénio ou o argônio, é utilizado para evitar a oxidação dos componentes durante a sinterização.Um gás redutor, como o hidrogénio, pode ser introduzido para facilitar certas reações químicas que são benéficas para o processo de sinterização..
O design e a operação do forno de placas de empuxo são altamente automatizados.e taxa de fluxo de gás em tempo realEsta automação não só garante resultados de sinterização consistentes e fiáveis, mas também aumenta significativamente a eficiência da produção, tornando-a adequada para a fabricação de eletrônicos em larga escala.
2Características
2.1 Controle preciso da temperatura
Uma das características mais notáveis do forno de placas de pressão para sinterização de componentes eletrónicos é a sua capacidade de proporcionar um controlo de temperatura extremamente preciso.O sistema de aquecimento de zonas múltiplas permite criar perfis de temperatura complexosA precisão de temperatura dentro de ± 1°C pode ser alcançada em muitos fornos de placas de pressão modernos.Esta precisão é crucial, uma vez que mesmo pequenas variações de temperatura podem ter um impacto significativo na qualidade e no desempenho dos componentes eletrónicosPor exemplo, na sinterização de condensadores cerâmicos, uma temperatura incorreta durante o processo de sinterização pode levar a valores de capacitância inconsistentes,que é inaceitável em circuitos electrónicos de alto desempenho.
2.2 Ambiente de aquecimento estável
O design do forno de placas de pressão garante um ambiente de aquecimento estável. Os materiais de isolamento utilizados nas paredes do forno são de alta qualidade, minimizando a perda de calor para o ambiente.Isto não só ajuda a manter uma temperatura constante dentro do forno, mas também contribui para a eficiência energéticaA distribuição uniforme do calor dentro da câmara do forno, obtida através de uma disposição cuidadosa dos elementos de aquecimento,assegura que todos os componentes eletrónicos das placas de empuxo são submetidos às mesmas condições de temperatura durante a sinterizaçãoIsto é essencial para a produção de componentes com propriedades consistentes, que é um requisito fundamental na indústria electrónica.
2.3 Empurro suave - Movimento da chapa
O mecanismo mecânico de empurrão do forno de placas de empurrão é concebido para proporcionar um movimento suave e consistente das placas de empurrão.Isto é importante porque paradas súbitas ou movimentos bruscos podem causar desalinhamento dos componentes eletrônicos nas placas ou até mesmo danificar componentes delicadosO movimento suave garante que os componentes avancem através da zona de aquecimento a uma taxa constante, seguindo com precisão o perfil de temperatura-tempo predefinido.O movimento da placa pode ser ajustado para se adequar a diferentes processos de sinterizaçãoPor exemplo, para componentes que exigem um tempo de permanência mais longo a uma determinada temperatura, a velocidade de empurrão pode ser reduzida.
2.4 Atmosfera personalizável
Tal como mencionado anteriormente, o forno de placas de pressão pode ser equipado com sistemas para controlar a atmosfera dentro do forno.Os fabricantes podem escolher entre uma variedade de gases ou misturas de gases, dependendo dos requisitos específicos dos componentes eletrónicos a sinterizarPor exemplo, na sinterização de alguns componentes electrónicos à base de metais, é necessária uma atmosfera redutora para evitar a oxidação e promover as reações químicas desejadas.A capacidade de controlar com precisão o caudal e a composição do gás aumenta ainda mais a flexibilidade do forno, permitindo a otimização do processo de sinterização para diferentes tipos de componentes eletrónicos.
2.5 Alta capacidade de produção
A operação de fluxo contínuo do forno de placa de empuxo torna-o altamente adequado para produção de grande volume.e como um lote de componentes se move através do fornoA partir de agora, o sistema de transmissão pode ser utilizado para a transmissão de um novo lote, que pode ser carregado na área de carregamento, o que resulta num elevado rendimento, essencial para satisfazer as demandas em larga escala da indústria electrónica.O funcionamento automatizado do forno reduz a necessidade de intervenção manual, aumentando ainda mais a eficiência da produção e reduzindo o risco de defeitos humanos nos componentes sinterizados.
3. Aplicações
3.1 Sinterização de condensadores cerâmicos
Os capacitores cerâmicos são amplamente utilizados em circuitos eletrônicos por sua capacidade de armazenar e liberar energia elétrica.Os condensadores cerâmicos são tipicamente feitos de uma mistura de pós cerâmicos e outros aditivosDurante a sinterização, as partículas cerâmicas ligam-se entre si, formando uma estrutura densa e homogénea.
O controlo preciso da temperatura do forno de placas é essencial para alcançar as propriedades dielétricas desejadas dos condensadores cerâmicos.etc.., têm requisitos específicos de constante dielétrica dependente da temperatura.Os fabricantes podem assegurar que os condensadores cerâmicos sinterizados cumprem estes requisitosPor exemplo, a temperatura de sinterização dos condensadores cerâmicos X7R está geralmente na faixa de 1200 - 1300 °C.O sistema de aquecimento de várias zonas do forno de placa de empurrão permite uma rampa de aquecimento lenta e controlada - até esta temperatura, seguido de um tempo de repouso na temperatura máxima para garantir a sinterização completa.O ambiente de aquecimento estável e o movimento suave da placa de empuxo evitam qualquer rachadura ou deformação dos capacitores durante o processo de sinterização, resultando em produtos de alta qualidade com valores de capacitância consistentes.
3.2 Sinterização de resistências
Os resistores são outro componente eletrônico fundamental, e o forno de placa de pressão desempenha um papel vital na sua produção.Cobre de carbonoNo caso das resistências de película espessa, que são amplamente utilizadas em microcircuitos híbridos,o processo de sinterização num forno de placas de pressão é utilizado para curar e densificar o material da resistência.
O material do resistor, que é geralmente uma mistura de partículas condutoras, ligantes de vidro e outros aditivos, é impresso em um substrato cerâmico.O forno de placa de empurrão é então usado para aquecer o substrato com o material de resistência impressoO perfil de temperatura no forno é cuidadosamente concebido para evaporar primeiro os solventes na pasta de resistência e, em seguida, sinterizar os materiais restantes.O controle preciso da temperatura garante que as partículas condutoras formam um caminho condutor estável e uniforme dentro do resistorA atmosfera personalizável no forno também pode ser usada para evitar a oxidação das partículas condutoras baseadas em metal durante a sinterização.Isto resulta em resistores com valores de resistência precisos e baixa tolerância, que são essenciais para circuitos electrónicos de alta precisão.
3.3 Sinterização de inductores
Indutores são usados em circuitos eletrônicos para armazenar energia em um campo magnético.O forno de placas de pressão é utilizado para sinterizaçãoOs inductores de ferrite são feitos pressionando os pós de ferrite na forma desejada e depois sinterizando-os para aumentar sua densidade e propriedades magnéticas.
O processo de sinterização no forno de placas é cuidadosamente controlado para otimizar a permeabilidade magnética e a magnetização de saturação do material de ferrite.O perfil de temperatura no forno é projetado para promover o crescimento de grãos magnéticos dentro da estrutura de ferritaO sistema de aquecimento de zonas múltiplas permite um ciclo controlado de aquecimento e arrefecimento, que é importante para alcançar as propriedades magnéticas desejadas.A temperatura é gradualmente aumentada para um valor máximo, normalmente entre 1000 e 1300 °C, dependendo do tipo de material de ferrite.A temperatura é cuidadosamente controlada para evitar a formação de fases indesejadas ou tensões na estrutura da ferritaO ambiente de aquecimento estável e o movimento suave das placas garantem que os inductores sejam sinterizados uniformemente, resultando em valores de indutividade consistentes e desempenho de alta qualidade.
3.4 Sinterização de substratos de circuitos integrados
Os substratos de circuito integrado (IC) são as plataformas em que os chips IC são montados.O forno de placas de pressão é usado para sinter esses substratos cerâmicos para alcançar as propriedades mecânicas e elétricas necessárias.
Durante o processo de sinterização, o pó cerâmico é primeiro formado na forma desejada, muitas vezes através de processos como prensagem ou moldagem por injeção.O forno de placas é então usado para aquecer os substratos verdes (não sinterizados)O controlo preciso da temperatura é crucial para garantir que o substrato cerâmico tenha uma densidade uniforme e um acabamento superficial suave.Uma superfície lisa é essencial para a ligação adequada dos chips do IC ao substratoA atmosfera personalizável no forno pode ser utilizada para evitar a oxidação do material cerâmico e para controlar a composição química da superfície.A alta capacidade de produção do forno de placas de pressão permite a produção em massa de substratos de IC., satisfazendo as demandas em larga escala da indústria de semicondutores.
3.5 Sinterização de materiais de embalagem electrónicos
Os materiais de embalagem electrónica, tais como embalagens de cerâmica ou compósitos metálicos-cerâmicos, são também sinterizados utilizando fornos de placas de pressão.fornecimento de apoio mecânico e isolamento elétrico.
No caso das embalagens de cerâmica, o processo de sinterização no forno de placas de pressão é utilizado para densificar o material cerâmico e melhorar a sua resistência mecânica.O perfil de temperatura é cuidadosamente concebido para garantir que a embalagem tenha as dimensões e tolerâncias certas após a sinterizaçãoPara compostos metálicos-cerâmicos, o processo de sinterização no forno é utilizado para unir as fases metálica e cerâmica.A atmosfera personalizável pode ser usada para controlar as reações interfaciais entre o metal e cerâmica, resultando numa ligação forte e fiável. A elevada capacidade de produção do forno de placas de pressão permite a produção eficiente de grandes quantidades de materiais de embalagem electrónicos,que é essencial para a produção em grande volume de dispositivos eletrónicos.
4. FAQs
4.1 Qual é o intervalo de temperatura típico para a sinterização de componentes eletrónicos num forno de placas de pressão?
O intervalo de temperatura varia dependendo do tipo de componente eletrônico e dos materiais utilizados.a temperatura de sinterização pode variar entre 1000 e 1300°CPara alguns componentes ou materiais à base de metais com pontos de fusão mais baixos, a temperatura de sinterização pode ser na faixa de 500 - 900°C.
4.2 Como é que a atmosfera no forno de placas de pressão afecta o processo de sinterização?
A atmosfera no forno pode ter um impacto significativo no processo de sinterização.Os gases redutores, como o hidrogénio, podem ser utilizados para promover certas reações químicasA atmosfera errada pode conduzir a oxidação, contaminação ou reações químicas incorretas,que podem degradar a qualidade dos componentes sinterizados.
4.3 Pode o forno de placas de pressão ser utilizado para a sinterização simultânea de diferentes tipos de componentes eletrónicos?
Em alguns casos, é possível sinter diferentes tipos de componentes eletrónicos simultaneamente num forno de placas,desde que os seus perfis de temperatura de sinterização e os requisitos atmosféricos sejam semelhantesNo entanto, se os requisitos forem significativamente diferentes, não é aconselhável, uma vez que pode conduzir a resultados de sinterização sub-ótimos para um ou mais dos tipos de componentes.
4.4 Com que frequência é necessária a manutenção do forno de placas?
A frequência de manutenção de um forno de placas de pressão depende da sua utilização.inspecção do isolamento para perda de calor, e assegurando o bom funcionamento do mecanismo de empurrão, devem ser realizadas pelo menos uma vez por mês.normalmente a cada 3 - 6 meses, para assegurar leituras precisas da temperatura.
4.5 Quais são os principais factores que podem afectar a qualidade dos componentes electrónicos sinterizados num forno de placas de pressão?
Os principais fatores incluem a precisão da temperatura, a uniformidade da temperatura dentro do forno, a estabilidade do movimento da placa de empuxo, a composição e a taxa de fluxo da atmosfera dentro do forno,e da qualidade das matérias-primasQualquer desvio nestes factores pode conduzir a defeitos nos componentes sinterizados, tais como propriedades inconsistentes, fissuração ou composição química incorrecta.
